4 flöjtsfräsar med platt huvud

Bearbetade material	Gjutjärn Nodulärt gjutjärn		Kolstål, legerat stål ~750N/mm²		Kolstål, legerat stål ~30HRC		Förhärdat stål, härdat och härdat stål ~40HRC		Rostfritt stål		Förhärdat stål, härdat och härdat stål ~50HRC
Diameter (mm)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

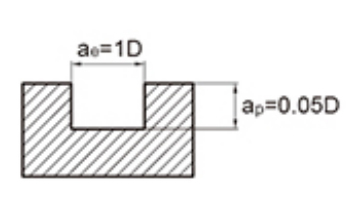

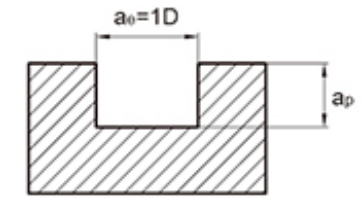

Maximalt skärdjup
									Verktygets diameter	Skärdjup ap
									∅1	0,15D
									∅3	0,3D

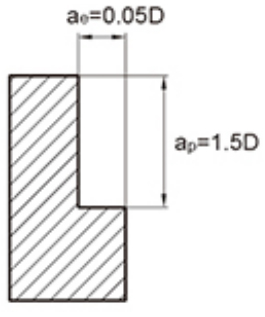

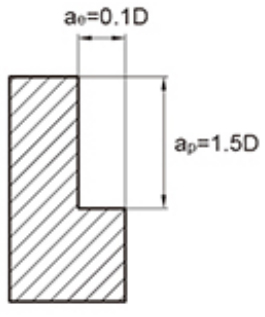

Tabellen ovan visar standardvärdena för sidfräsning. När du skär spår med verktyget ska hastigheten vara 50%~70% av tabellen ovan, och matningshastigheten ska vara 40%~60% som standardvärde.
2. Använd högprecisionsmaskiner och verktygshållare.
3. Använd luftkylning eller skärvätska som är mindre benägen att producera rök.
4. Det rekommenderas att använda sekventiell fräsning för sidfräsning.
När verktygsmaskinens och arbetsstyckets styvhet är dålig kan vibrationer och onormalt ljud uppstå. I detta fall bör hastigheten och matningshastigheten i tabellen ovan minskas från år till år.
6. Minimera verktygets överhängslängd så mycket som möjligt utan störningar.

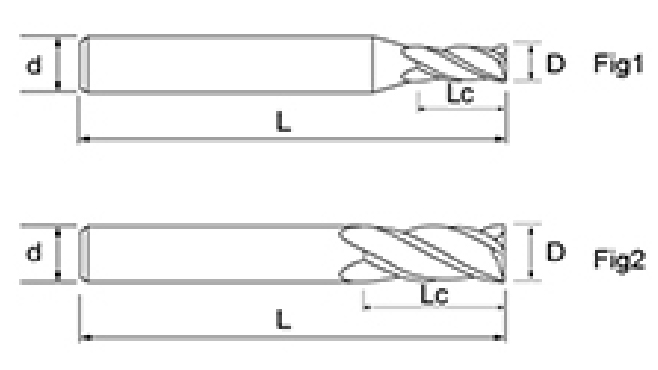

NNC-4T 4 räfflor med platt huvudändfräsar har en mängd olika diametrar från 1 mm till 20 mm och kan matchas med olika bladlängder och totala längder, vilket hjälper processorer att flexibelt använda den i olika scenarier som trånga utrymmen eller stora skärytor. Genom att kombinera olika storlekslösningar kan en bra balans uppnås mellan bearbetningseffektivitet och ytfinish, lämplig för olika produktionsbehov.

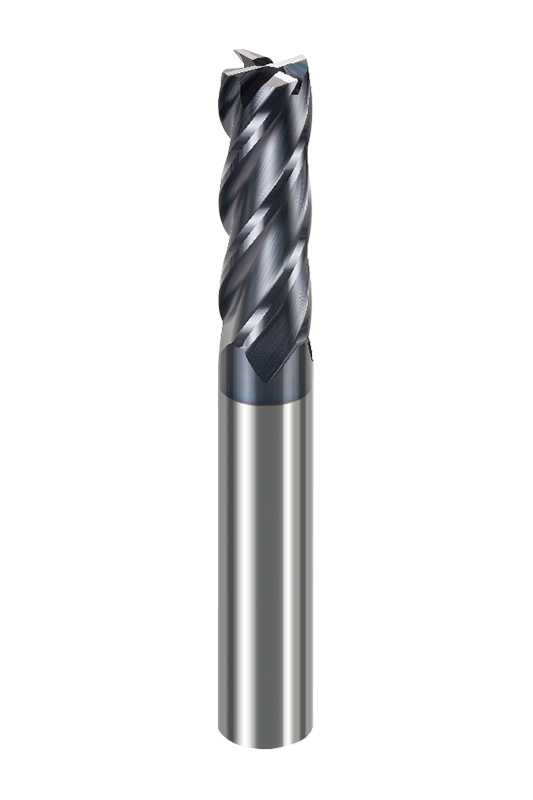

Den har en design med fyra flöjter med platt huvud med en 35° spiralvinkel. Verktygets spånvinkel och ryggvinkel är noggrant optimerade för att effektivt minska skärmotståndet. Den har ett bredare utbud av generell prestanda, enhetlig skäreggsfördelning och kan bibehålla lägre vibrationer och jämnare spånavskiljning under skärning, samtidigt som den säkerställer stabil skärprestanda under höghastighetsbearbetning.

När det gäller tillverkning använder NNC-4T räfflade pinnfräsar med hög precision CNC-slipteknik för att säkerställa skarpa kanter och strikt kontrollerade dimensionstoleranser. Ytbeläggningen använder den senaste krom-aluminiumkompositbeläggningen, som har utmärkt hårdhet vid hög temperatur och oxidationsstabilitet, vilket förlänger verktygets livslängd och förbättrar kvaliteten på den behandlade ytan.

Denna fräs är lämplig för bearbetning av en mängd olika material såsom kolstål, legerat stål, formstål, rostfritt stål och gjutjärn, speciellt för arbetsstycken med en hårdhet som inte överstiger 45HRC.
