Ultrahård 2 flöjtkulnosändfräsar

Bearbetade material	Förhärdat stål 40~50HRC				Härdat stål 50~60HRC				Härdat stål 60~68HRC
Kulhuvudets radie (mm)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	a sid (mm)	a e (mm)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	a sid (mm)	a e (mm)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	a sid (mm)	a e (mm)
R0,5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1,0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1,5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2,0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2,5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3,0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4,0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5,0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6,0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8,0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10,0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5

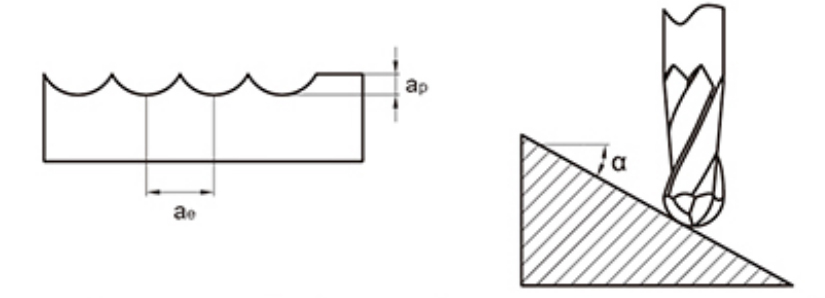

Maximalt skärdjup

1. Använd utrustning och fixturer med hög precision och hög styvhet.
2. När verktygsmaskinens och arbetsstyckets styvhet är dålig kan vibrationer och onormalt ljud uppstå. I detta fall bör hastigheten och matningshastigheten i tabellen ovan minskas från år till år.
3. Använd luftkylning eller MQL (minsta mängd oljedimma kylning).
4. Det rekommenderas att använda sekventiell fräsning för sidfräsning.
5. Minimera verktygets upphängningslängd så mycket som möjligt utan störningar.

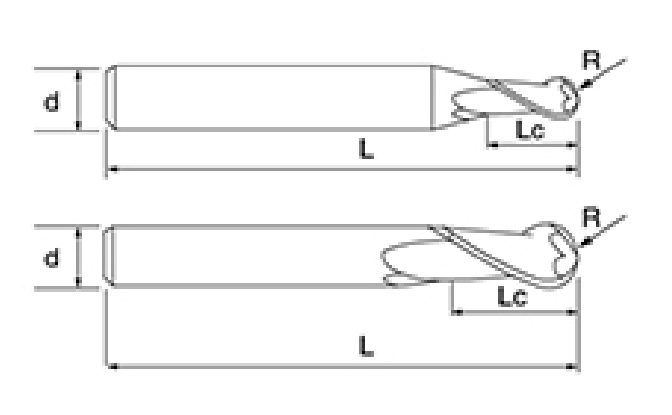

NNCH-2B ultrahårda pinnfräsar med 2 flöjter med kulnos finns i en mängd olika storlekar, från 1 mm till 12 mm i diameter, och kan matchas med en mängd olika bladlängder och fulla längder enligt olika behov för att möta flexibilitetskraven för precisionsbearbetning. Det fria valet av olika specifikationer och modeller gör den lämplig för en mängd olika bearbetningsscenarier, vilket säkerställer högre anpassningsförmåga vid precisionsbearbetningsuppgifter.

Designen med kuländeform optimerar verktygets skärvinkel, vilket gör det överlägset vid komplex ytbearbetning, speciellt lämplig för formtillverkning, precisionsbearbetning av delar och andra scener som kräver hög finish och hög precision. Designen med 30° spiralvinkel hjälper till att minska skärmotståndet och förbättra spånavlägsnandet, vilket förbättrar bearbetningsstabiliteten och verktygets livslängd.

Fräsen är tillverkad av ultrafint mikropartikelkarbidmaterial, kombinerat med en högprecisionsbeläggningsprocess, vilket avsevärt förbättrar slitstyrkan och antispånningsprestandan. Den totala hårdheten kan nå HRC≤65, vilket säkerställer utmärkt skärpa och stabilitet vid bearbetning av material med hög hårdhet.

Den här produkten är lämplig för ett brett spektrum av bearbetningsmaterial, inklusive kolstål, legerat stål, förhärdat stål (HRC35-45), härdat stål (HRC45-65), värmebehandlat stål med hög hårdhet, etc. Oavsett om det är högprecisionsformbearbetning eller effektiv skärning av hårda material, ger NNCH-2B tvåfräskulor utmärkt prestanda.
