Högpresterande 2 flöjtkulnosändfräsar

Bearbetade material	Förhärdat stål 40~50HRC				Härdat stål 50~60HRC				Härdat stål 60~68HRC
Kulhuvudets radie (mm)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	a sid (mm)	a e (mm)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	a sid (mm)	a e (mm)	Rotationshastighet (min -1 )	Matningshastighet (mm/min)	a sid (mm)	a e (mm)
R0,5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1,0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1,5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2,0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2,5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3,0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4,0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5,0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6,0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8,0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10,0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5
Maximalt skärdjup

1. Använd utrustning och fixturer med hög precision och hög styvhet.
2. När verktygsmaskinens och arbetsstyckets styvhet är dålig kan vibrationer och onormalt ljud uppstå. I detta fall bör hastigheten och matningshastigheten i tabellen ovan minskas från år till år.
3. Använd luftkylning eller MQL (minsta mängd oljedimma kylning).
4. Det rekommenderas att använda sekventiell fräsning för sidfräsning.
5. Minimera verktygets upphängningslängd så mycket som möjligt utan störningar.

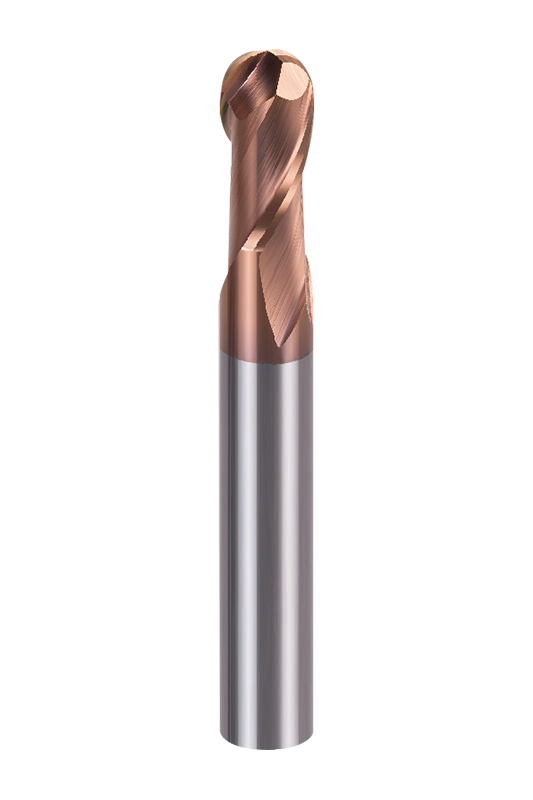

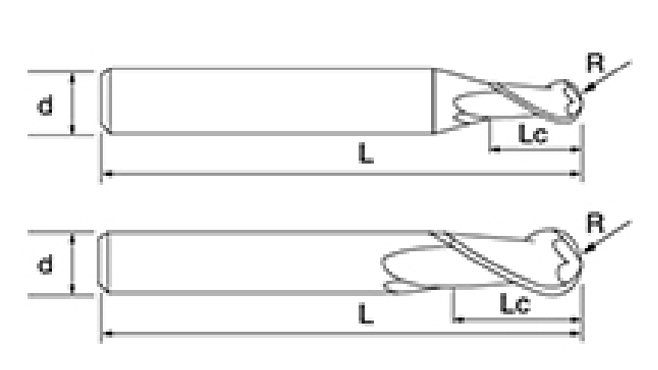

NNH-2B högpresterande 2-flöjliga pinnfrässerie finns tillgänglig i en mängd olika specifikationer, från 1 mm till 20 mm i diameter. Denna flexibilitet gör det möjligt för användare att välja det mest lämpliga verktyget för deras bearbetningskrav, oavsett om det gäller fingravering eller fräsning med djup hålighet. Varje variant är noggrant optimerad med sin räfflorlängd och övergripande dimensioner för att säkerställa precision och effektivitet i en mängd olika applikationer.

Denna pinnfräs är designad med en kulnosgeometri och ger en mjukare övergång vid 3D-ytbearbetning jämfört med fräsar med platt nos. Denna form hjälper till att minska skärmotståndet och förbättra verktygets stabilitet. 30° spiralvinkeln förbättrar spånetvakueringen samtidigt som vibrationerna minimeras, vilket säkerställer stabil bearbetningsprestanda. Dessutom möjliggör strukturen med 2 räfflor bättre spånavlägsnande vid höghastighetsbearbetning, vilket gör den idealisk för effektiv materialborttagning.

Denna produkt använder avancerad AlTiSiN-beläggningsteknik, ihopkopplad med ett substrat med ultrafina partiklar (0,4μm). Detta förbättrar avsevärt slitage- och värmebeständigheten, vilket gör att verktyget kan bibehålla prestanda även i bearbetningsapplikationer med hög hårdhet. NNH-2B pinnfräsar är gjorda av hårdmetall och är precisionsslipade för att få skarpa skäreggar, vilket kan minska skärkrafterna och förbättra bearbetningsnoggrannheten.

NNH-2B-serien är lämplig för ett brett utbud av material och fungerar bra i applikationer med hög hastighet och hög hårdhet. Den fungerar mycket bra vid bearbetning av härdat stål, verktygsstål, rostfritt stål upp till 55HRC. Dessutom är den också mycket effektiv vid precisionsbearbetning av icke-järnmetaller som kopparlegeringar.
