Metrisk gänga: I linje med ISO-standarder är gängvinkeln 60°.
Tretandsdesign: Det finns tre skäreggar på verktyget, som kan bearbeta flera trådar samtidigt för att förbättra bearbetningseffektiviteten.
Rekommenderad bearbetningshårdhet: HRC≤45°

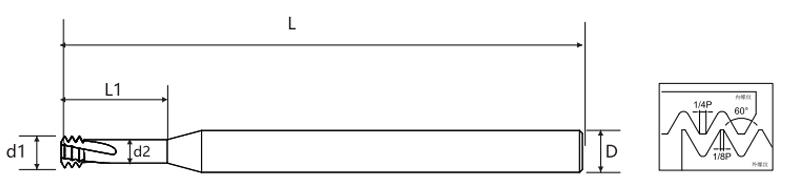

| Pitch | Grova tänder UNC | Fina tänder UNF | Bladets diameter d1 | Undvikande diameter d2 | Effektiv bladlängd L1 | Handtagsdiameter D | Total längd L | Bladräkning | Nedre hålets diameter |
| 0.25 | M1*P0,25 | 0.7 | 0.375 | 2.8 | 4 | 50 | 3 | 0.75 | |
| 0.25 | M1,2*P0,25 | 0.9 | 0.575 | 3 | 4 | 50 | 3 | 0.95 | |
| 0.3 | M1.4*P0.3 | 1.05 | 0.66 | 3.2 | 4 | 50 | 3 | 1.1 | |
| 0.35 | M1,6*P0,35 | 1.2 | 0.745 | 4 | 4 | 50 | 3 | 1.25 | |
| 0.35 | M1,8*P0,35 | 1.41 | 0.955 | 4.1 | 4 | 50 | 3 | 1.45 | |
| 0.4 | M2*P0,4 | 1.S4 | 1.02 | 4.4 | 4 | 50 | 3 | 1.6 | |
| 0.45 | M2,5*P0,45 | 1.96 | 1.375 | 5.3 | 4 | 50 | 3 | 2.1 | |
| 0.5 | M3*P0,5 | M3,5*P0,5 | 2.4 | 1.75 | 6.4 | 4 | 50 | 3 | 2.5 |
| 0.5 | M4-M6*P0,5 | 3 | 2.35 | 8.6 | 4 | 50 | 3 | 3.5 | |
| 0.5 | M6-M10*P0,5 | 4.8 | 4.15 | 13 | 6 | 50 | 3 | 5.5 | |
| 0.5 | M10-M16*P0,5 | 8 | 7.35 | 21.8 | 8 | 60 | 3 | 9.5 | |
| 0.6 | M3,5*P0,6 | 2.75 | 1.97 | 7.4 | 4 | 50 | 3 | 2.9 | |
| 0.7 | M4*P0,7 | 3.15 | 2.24 | 8.6 | 4 | 50 | 3 | 3.3 | |
| 0.75 | M4,5*P0,75 | 3.5 | 2.525 | 9.5 | 4 | 50 | 3 | 3.8 | |
| 0.75 | M6*P0,75 | 4.8 | 3.825 | 13 | 6 | 50 | 3 | 5.3 | |
| 0.75 | M8*P0,75 | 6 | 5.025 | 16 | 6 | 50 | 3 | 7.3 | |
| 0.75 | M10*P0,75 | 8 | 7.025 | 21.8 | 8 | 60 | 3 | 9.3 | |
| 0.8 | M5*P0,8 | 4 | 2.96 | 12 | 4 | 50 | 3 | 4.2 | |
| 1 | M6*P1 | 4.8 | 3.5 | 13 | 6 | 50 | 3 | 5 | |
| 1 | M8*P1 | 6 | 4.7 | 16 | 6 | 50 | 3 | 7 | |
| 1 | M10*P1 | 8 | 6.7 | 21.8 | 8 | 60 | 3 | 9 | |
| 1 | M12*P1 | 10 | 8.7 | 25 | 10 | 75 | 4 | 11 | |
| 1 | M14*P1 | 10 | 8.7 | 28 | 10 | 75 | 4 | 13 | |
| 1 | M16*P1 | 12 | 10.7 | 30 | 12 | 75 | 4 | 15 | |
| 1 | M20-M40*P1 | 15.8 | 14.5 | 40 | 16 | 90 | 4 | 19 | |
| 1.25 | M8*P1,25 | 6 | 4.375 | 16 | 6 | 50 | 3 | 6.8 | |
| 1.25 | M8*P1,25 | 6.5 | 4.87 | 20 | 8 | 60 | 3 | 6.8 | |
| 1.25 | M10*P1,25 | 8 | 6.375 | 21.8 | 8 | 60 | 3 | 8.8 | |
| 1.25 | M12*P1,25 | 10 | 8.375 | 25 | 10 | 75 | 4 | 10.8 | |
| 1.25 | M14*P1,25 | 10 | 8.375 | 28 | 10 | 75 | 4 | 12.8 | |
| 1.25 | M16-M40*P1,25 | 12 | 10.375 | 30 | 12 | 75 | 4 | 14.8 | |
| 1.5 | M10*P1,5 | 8 | 6.05 | 21.8 | 8 | 60 | 3 | 8.5 | |
| 1.5 | M10*P1,5 | 8.2 | 6.25 | 21.8 | 10 | 75 | 4 | 8.5 | |
| 1.5 | M12*P1,5 | 10 | 8.05 | 25 | 10 | 75 | 4 | 10.6 | |
| 1.5 | M14*P1,5 | 12 | 10.05 | 28 | 12 | 75 | 4 | 12.6 | |
| 1.5 | M16*P1,5 | 12 | 10.05 | 30 | 12 | 75 | 4 | 14.6 | |
| 1.5 | M20-M40*P1.5 | 15.8 | 13.85 | 40 | 16 | 90 | 4 | 18.6 | |
| 1.75 | M12*P1,75 | 10 | 7.725 | 25 | 10 | 75 | 4 | 10.3 | |
| 2 | M14*P2 | 10 | 7.4 | 25 | 10 | 75 | 4 | 12.1 | |
| 2 | M14*P2 | 11.6 | 9 | 29 | 12 | 74 | 4 | 12.1 | |
| 2 | M16*P2 | 12 | 9.4 | 27 | 12 | 75 | 4 | 14.1 | |
| 2 | M16*P2 | 13.6 | 11 | 50 | 14 | 100 | 4 | 14.1 | |
| 2 | M20-M40*P2 | 15.8 | 13.2 | 40 | 16 | 90 | 4 | 18.1 | |
| 2.5 | M18-M20*P2,5 | 14 | 10.75 | 40 | 14 | 90 | 4 | 15.5 | |
| M20*P2,5 | 16 | 12.75 | 61 | 16 | 100 | 4 | 17.6 | ||
| 3 | M24*P3.0 | 16 | 12.1 | 45 | 16 | 90 | 4 | 21.2 | |
| 3.5 | M30*P3.5 | 16 | 11.45 | 48 | 16 | 90 | 4 | 26.5 |

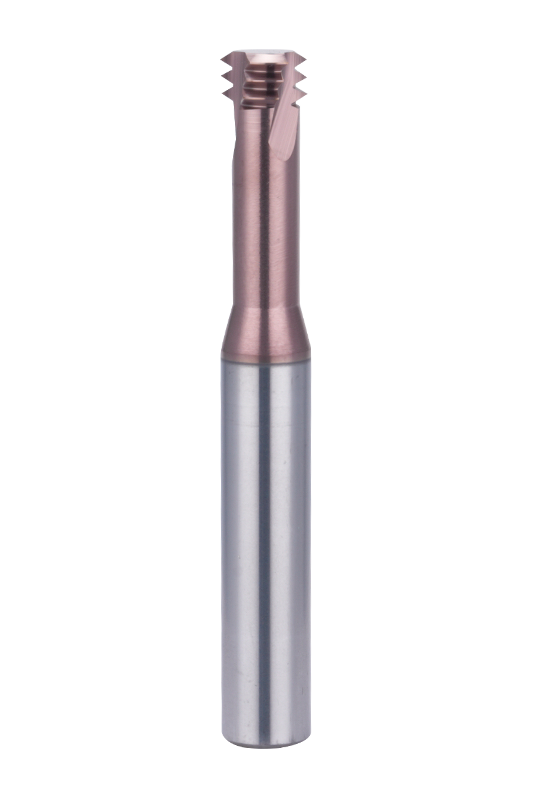

Denna tretands gängfräs uppfyller ISO metriska gängstandard, med en gängvinkel på 60° för högprecisionsgängning. Den tretandade skärkonstruktionen tillåter samtidig skärning av flera gänglinjer, vilket förbättrar bearbetningseffektiviteten och minskar skärbelastningen. Skäraren finns i två primära storlekar: 3 gånger diametern och 4 gånger diametern, med multipeldiameter och standardalternativ för gängning för att möta olika bearbetningskrav.
Den är lämplig för material med hårdhet upp till HRC 45°, inklusive kolstål, rostfritt stål, aluminiumlegeringar och kopparlegeringar. Den optimerade räfflordesignen förbättrar skärstabiliteten, minimerar skärmotståndet och säkerställer hög gängnoggrannhet och ytkvalitet. Det längre alternativet med 4x diameter är idealiskt för bearbetning av djupgängade hål, medan alternativet med 3x diameter ger en balanserad lösning för allmänna gängningsapplikationer.
Företagsetablering
Anställda
Changzhou Maton Tools Co.,Ltd. ligger i den ekonomiskt utvecklade Yangtze River Delta-regionen. Fabriken ligger i Xixiashu High-tech Development Zone, en välkänd verktygsstad i Kina. Vi är 60° metrisk tretands gängfräs Leverantörer.
Magotantools använder kvalitetssystemet ISO9001 som standard, under ledning av affärsfilosofin "noll produktfel" och "noll serviceavstånd", baserat på andan av "integritet", "enhet" och "utnyttjande", och följer en rättvis och rättvis företagsledning. Produktproduktionen använder femaxliga och sexaxliga CNC-slip- och bearbetningscentra från Tyskland, Schweiz, Japan etc., och är utrustad med högprecisionstestutrustning från Tyskland, Japan och Kina, för att möta produktionsbehoven med hög kvalitet och kvantitet.
Företaget utvecklar kontinuerligt olika högpresterande CNC-verktyg och har vunnit olika nationella utmärkelser. Professionell 60° metrisk tretands gängfräs FabrikMed mer än 10 patent används företagets produkter huvudsakligen inom försvarsindustrin, flygindustrin, bilindustrin, elektronikprodukter och formar samt andra områden.
Företagets olika produkter är erkända och omtyckta av välkända inhemska företag. Med oändlig teknologi, oändlig skapandeförmåga och strävan efter excellens kommer Magotan-verktyg att skapa framtida välstånd och drömmar med mer extraordinärt självförtroende och hög kvalitet.
Vi svarar dig inom 12 timmar efter att vi mottagit förfrågan på vardagar.
Vi är tillverkare, vi producerar och säljer oss själva.
Vi tillverkar huvudsakligen fräsar i volframstål, borrar och andra hårdlegerade verktyg. Professionella 60° metrisk tretands gängfräs Leverantörer.
Våra produkter täcker nästan hela formindustrin, försvarsindustrin, flygindustrin, bilindustrin, elektronikprodukter och andra områden.
Ja, vårt huvudfokus ligger på kundanpassade produkter. Vi utvecklar och producerar produkter baserat på ritningar eller prover från kunder. Specialanpassad 60° metrisk tretands gängfräs.
Vi har över 30 enheter av WALTER från Tyskland, Makino från Japan, ROLLMATIC från Schweiz och TTB från Schweiz, med ett årligt produktionsvärde på 80 miljoner RMB. Vi är 60° metrisk tretands gängfräs Fabrik
Först utför vi motsvarande inspektioner efter varje process. För slutprodukten kommer vi att genomföra 100 % fullständig inspektion enligt kundens krav och internationella standarder;
Sedan har vi avancerad och komplett testutrustning av högsta kvalitet i branschen, såsom spektralanalysatorer, metallografiska mikroskop etc., som kan säkerställa stabilitet och konsistens hos skärverktyg, samtidigt som kundernas högprecisionskrav för skärverktyg uppfylls.
Vid offert kommer vi att bekräfta transaktionsmetoden med er, FOB, CIF, CNF eller andra alternativ. Vid bulkproduktion gör vi vanligtvis en förskottsbetalning på 30 % först och betalar sedan resterande belopp vid uppvisande av konossementet. Vi använder oftast T/T som betalningsmetod, men L/C är också acceptabelt.
Vi är 60° metrisk tretands gängfräs Leverantörer i KinaVåra fotavtryck finns över hela världen. Vi erbjuder kvalitetsprodukter och tjänster till kunder från hela världen.
