American Unified Thread (UN): Överensstämmer med ANSI/ASME B1.1-standarden, gängvinkeln är 60°.
Tretandsdesign: Det finns tre skäreggar på verktyget, som kan bearbeta flera trådar samtidigt för att förbättra bearbetningseffektiviteten.
Rekommenderad bearbetningshårdhet: HRC≤45°

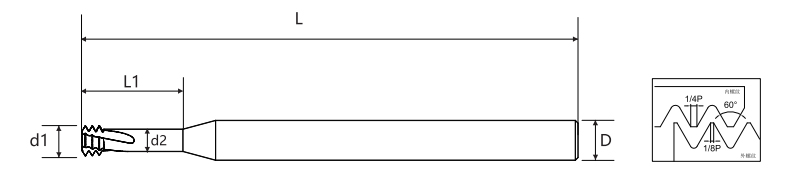

| Pitch | Grova tänder UNC | Fina tänder UNF | Bladets diameter d1 | Undvikande diameter d2 | Effektiv bladlängd L1 | Handtagsdiameter D | Total längd L | Bladräkning | Nedre hålets diameter |
| 80 | Nr 0-80 | 1.15 | 0.737 | 3.5 | 4 | 50 | 3 | 1.2 | |
| 72 | Nr 1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 64 | Nr 1-64 | Nr 2-64 | 1.4 | 0.884 | 4.2 | 4 | 50 | 3 | 1.5 |
| 56 | Nr 2-56 | Nr 3-56 | 1.65 | 1.06 | 5 | 4 | 50 | 3 | 1.8 |
| 48 | Nr 3-48 | Nr 4-48 | 1.9 | 1.212 | 6 | 4 | 50 | 3 | 2.1 |
| 40 | Nr.4, Nr.5-40 | Nr 6-40 | 2.1 | 1.275 | 6 | 4 | 50 | 3 | 2.3 |
| 40 | Nr 5-40 | Nr 6-40 | 2.45 | 1.6 | 7.2 | 4 | 50 | 3 | 2.6 |
| 36 | Nr 8-36 | 3.3 | 2.383 | 8.7 | 4 | 50 | 3 | 3.5 | |
| 32 | Nr.6, Nr.8-32 | Nr 10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 2.8 |
| 32 | Nr 8-32 | Nr 10-32 | 3.2 | 2.168 | 10 | 4 | 50 | 3 | 3.5 |
| 32 | Nr 10-32 | 3.8 | 2.768 | 10.3 | 4 | 50 | 3 | 5.5 | |
| 28 | 1/4"-28 | 5.25 | 4.071 | 13.2 | 6 | 50 | 3 | 3.9 | |
| 24 | Nr 10-24 | 5/16"-24 | 3.58 | 2.204 | 10.2 | 4 | 50 | 3 | 6.9 |
| 24 | 5/16"-24 | 6.68 | 5.304 | 16.5 | 8 | 60 | 3 | 5.2 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 13.4 | 6 | 50 | 3 | 9.9 |
| 20 | 7/16"-20 | 9.55 | 7.899 | 23 | 10 | 75 | 4 | 11.4 | |
| 18 | 5/16"-18 | 6.15 | 4.316 | 16.9 | 8 | 60 | 3 | 6.5 | |
| 16 | 3/8"-16 | 6.7 | 4.636 | 19.1 | 8 | 60 | 3 | 8 | |
| 14 | 7/16"-14 | 9 | 6.641 | 23.3 | 10 | 75 | 4 | 9.4 |

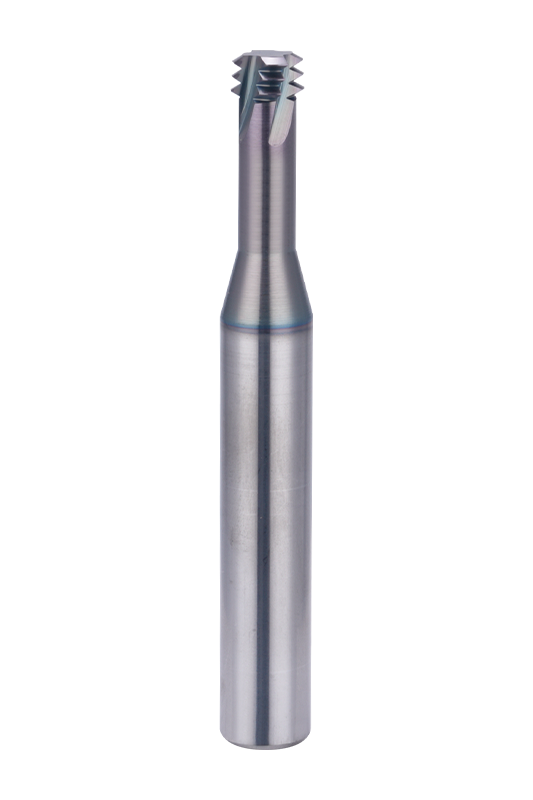

60°UN ANSI/ASME B1.1 standardtandgängfräsar följer ANSI/ASME B1.1-standarden för Unified National (UN) gängor, vilket säkerställer exakt gänggeometri med en 60° gängvinkel. Den tretandade skärkonstruktionen tillåter samtidig bearbetning av flera gängbanor, förbättrar bearbetningseffektiviteten och minskar skärbelastningen, vilket gör den särskilt lämplig för gängtillverkning med hög precision.
Kuttern är kompatibel med ett brett utbud av material, inklusive kolstål, legerat stål, rostfritt stål, gjutjärn, aluminiumlegeringar, kopparlegeringar och andra icke-järnmetaller. Med ett optimalt prestandaområde för material upp till HRC≤45° bibehåller den stabil skärprestanda och förlängd verktygslivslängd, vilket säkerställer hög noggrannhet och konsistens vid gängbearbetning.
Ett flexibelt utbud av specifikationer finns tillgängliga, som täcker storlekar från nr. 0-80 till 7/16"-14, erbjuder olika skärdiametrar och effektiva skärlängder för att tillgodose olika gängdjup och bearbetningskrav. Den noggrant utformade spiralvinkeln minimerar skärmotstånd och verktygsslitage, vilket gör denna fräs till ett utmärkt val för både massproduktion och hög-$ precision.
